Die Lernumgebung "Satellitenbilder: Bildverbesserung mit Statistik"

Hier finden Sie Hinweise zum Aufbau der Lernumgebung "Satellitenbilder: Bildverbesserung mit Statistik". Die Abbildungen veranschaulichen die Funktionen und die interaktiven Übungen zu den Themenfeldern "Stochastik und Mittelwerte" und "Bildverbesserung".

Aufbau und Einsatz der Lernumgebung

Computereinsatz und technische Voraussetzungen

Die Unterrichtseinheit "Satellitenbilder: Bildverbesserung mit Statistik" bedient sich der Möglichkeiten des Computers, um die Thematik durch Animation und Interaktion zu vermitteln. Den Lernenden wird der Computer nicht als reines Informations- und Unterhaltungsgerät, sondern als nützliches Werkzeug nähergebracht.

Die interaktive Lernumgebung ist ohne weiteren Installationsaufwand lauffähig. Auf Windows-Rechnern wird das Modul durch Ausführen der Datei "Bildverbesserung.exe" geöffnet. Unter anderen Betriebssystemen wird die Datei "Bildverbesserung.html" in einem Webbrowser geöffnet. Hierfür wird der Adobe Flash Player benötigt. Wichtig ist in beiden Fällen, dass die heruntergeladene Ordnerstruktur erhalten bleibt.

Inhalte im Überblick

Einleitung

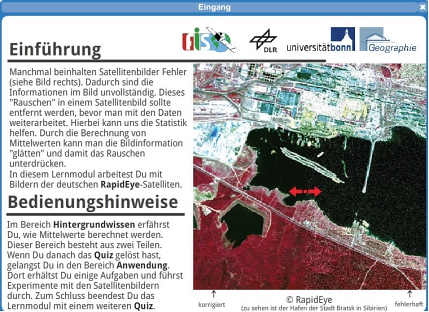

Nach dem Start des Lernmoduls "Satellitenbilder: Bildverbesserung mit Statistik" sehen die Schülerinnen und Schüler den Einführungstext, der sie über den Inhalt und den Aufbau informiert. Im rechten Bereich des Fensters ist ein Falschfarben-Bild des RapidEye-Satelliten zu sehen (Abbildung 1). Das Bild zeigt die Stadt Bratsk in Sibirien. Führt man die Mouse über das Bild, kann man unter dem zuerst sichtbaren stark verrauschten Bild ein korrigiertes Bild aufdecken. Dies weist auf die Ziele der Bildkorrektur hin, die im Laufe des Lernmoduls entdeckt werden können.

Durch das Schließen des Fensters gelangen die Schülerinnen und Schüler in den ersten Teil des Lernmoduls. Sollten Unklarheiten bezüglich der Bedienung auftauchen, lässt sich durch einen Klick auf das Fragezeichen-Symbol am oberen rechten Rand des Lernmoduls jederzeit eine Bedienungshilfe aufrufen.

Erster Teil: Hintergrundwissen

Der erste Teil des Lernmoduls "Satellitenbilder: Bildverbesserung mit Statistik" legt als Hintergrundwissen die Grundlagen für die spätere Arbeit mit den Satellitenbildern im zweiten Modulteil. Dieser Teil besteht aus zwei Rubriken. In der ersten werden die Berechnung des arithmetischen Mittels und des Medians erklärt. Mit einem Klick auf den rechten grünen Balken mit der Kennzeichnung "2" öffnet sich die zweite Rubrik, in der die Funktionsweise eines Moving Windows (= Kernel) erklärt wird. Dies wird mithilfe einer kurzen Animation dargestellt. Es kann jederzeit zwischen Rubrik 1 und 2 hin- und hergeschaltet werden.

Nachdem sich die Schülerinnen und Schüler mit dem Hintergrundwissen beschäftigt haben, gelangen sie über einen Klick auf das Feld "Quiz" in der Navigationsleiste in einen Bereich, in dem das erlernte Wissen kontrolliert werden kann. Für eine Beispiel-Bildmatrix berechnen sie den Mittelwert und den Median.

Anwendung der Kantendetektion

Im zweiten Modulteil erhalten die Schülerinnen und Schüler die Bilddaten und mathematischen Werkzeuge, um Korrekturen an den RapidEye-Daten vornehmen zu können. Zunächst öffnet sich ein Fenster mit Aufgaben, an denen sich die Lernenden während ihrer Arbeit orientieren können. Die Schülerinnen und Schüler erhalten drei RapidEye-Bilder des gleichen Bildausschnitts, die alle unterschiedliche Fehler aufweisen. Zur Kontrolle erhalten sie ein fehlerfreies Bild. Per drag & drop können die Bilder in das Hauptfenster gezogen werden.

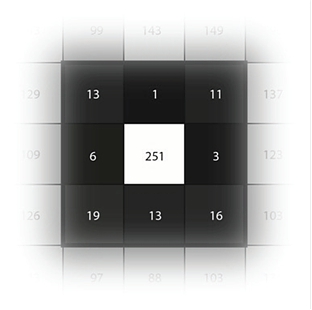

Im rechten Bereich des Anwendungsbereichs befinden sich die Werkzeuge, mit denen die Schülerinnen und Schüler die Bilddaten bearbeiten können. Unter "Filter wählen" können sie zwischen dem Mittelwert- und dem Median-Filter umschalten. Durch einen Klick in das Bild wird ein 3x3-Pixel-Fenster ausgewählt und in der rechten Seitenleiste dargestellt. Nun können die Schülerinnen und Schüler zunächst die Mittelwert- oder Median-Berechnung nur auf das ausgewählte Fenster anwenden (Matrix filtern) (Abbildung 2). Auf diese Weise haben sie die Möglichkeit, die Funktionsweise des Filters nachzuvollziehen und gegebenenfalls nachzurechnen. Über die Schaltfläche "Bild filtern" wird der Filter per Moving Window auf das gesamte Bild angewendet.

Haben die Schülerinnen und Schüler die Bildkorrekturen durchgeführt und die gestellten Aufgaben bearbeitet, können sie durch Beantworten der Fragen im zweiten Quiz die Bearbeitung des Moduls abschließen.
