Aufbau und Kalibrierung des Spaltspektrographen

Hier finden Sie Informationen zum verwendeten DADOS-Spaltspektrograph und zu den Teleskopen, mit denen die Spektren aufgenommen wurden.

Gitterspektrographie mit dem DADOS-Spaltspektrograph

Aufbau des Geräts

Die dieser Unterrichtseinheit zugrunde liegenden Spektren wurden mit einem DADOS-Spaltspektrographen der Firma Baader-Planetarium gewonnen (Abb. 6). Die Teleskop-Optik bündelt das Licht eines zu spektroskopierenden Objekts auf den Spektrographenspalt. Das aus dem Spalt austretende Licht geht durch eine Kollimatorlinse, um dann als paralleles Lichtbündel auf ein Reflexionsgitter zu treffen. Dieses Gitter ist das dispergierende Element, welches das Licht in seine spektralen Bestandteile zerlegt. Eine zweite Kollimatorlinse nach dem Gitter leitet das in die vorhandenen Spektralfarben aufgespaltene Licht zur visuellen Beobachtung oder zur Fotografie weiter.

Spaltbreiten

Der DADOS-Spektrograph besitzt drei nebeneinander liegende Spalte unterschiedlicher Breite. Ist man an einer großen Auflösung interessiert, wählt man den schmalen Spalt. Ist man auf kurze Belichtungszeiten angewiesen, verwendet man den breiten Spalt. Die Spalte des DADOS besitzen folgende Breiten:

50 Mikrometer
25 Mikrometer
35 Mikrometer

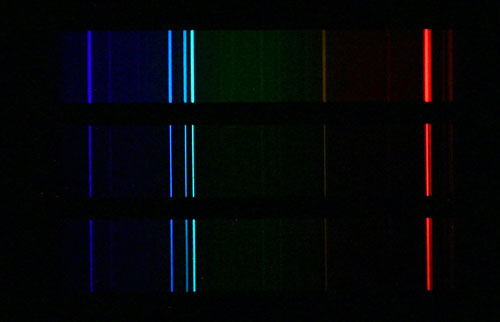

Spektren des Großen Orionnebels (M 42); Foto der Astronomie AG Wissen, Aufnahme am RC-Teleskop des Observatoriums Hoher List — <a href="http://7_spektrumm42_unbearbeitet_637.jpg">+ <b>Abb. 7</b>: Spektren des Großen Orionnebels (M 42)</a>

Bei der Spektroskopie des großflächigen Orionnebels konnte die Astronomie-AG Wissen im Rahmen eines Praktikums das RC-Teleskop des Observatoriums Hoher List nutzen. Das Bild des Nebels leuchtete dabei alle drei Spalte gleichzeitig aus. Die Aufnahme in Abb. 7 zeigt daher drei Spektren mit unterschiedlichen Auflösungen und Helligkeiten (oben: Spaltbreite 50 Mikrometer; mittig: Spaltbreite 25 Mikrometer; unten: Spaltbreite 35 Mikrometer). Bei weniger ausgedehnten Objekten, wie zum Beispiel den planetarischen Nebeln, lässt sich nur einer der drei Spalte ausleuchten.

Internetadresse

Kalibrierung des Spaltspektrographen

Zwei Methoden

Nachdem ein Spektrum aufgenommen wurde, stellt sich die Frage, welche Lichtwellenlänge von welchem Ort im Bild des Spektrums repräsentiert wird. Der Spektrograph muss kalibriert (geeicht) werden. Dafür setzten wir zwei Verfahren ein:

Spektrallinien des Wasserstoffs
Die erste Methode nutzt die in jedem Gasnebel vorhandenen Spektrallinien des Wasserstoffs als Bezugswellenlängen und kommt daher ohne eine zusätzliche Kalibrierlichtquelle aus. Die Vorgehensweise wird im Zusammenhang mit der Auswertung des Spektrums von NGC 2392 (Eskimonebel) erläutert (siehe Spektren planetarischer Nebel).
Spektrallinien von Energiesparlampen
Formal richtiger und methodisch exakter - allerdings auch aufwändiger - ist das zweite Verfahren, bei dem eine externe Lichtquelle genutzt wird, die hinreichend viele und möglichst genau bekannte Wellenlängen emittiert, die über das gesamte sichtbare Spektrum verteilt sind. Diese Anforderungen an eine Kalibrierlichtquelle erfüllen handelsübliche und preiswerte Energiesparlampen. Die Methode wird ausführlich bei der Auswertung des Orionnebel-Spektrums beschrieben (siehe Spektren planetarischer Nebel).

Download

Hinweise zur Kalibrierung

Für die Kalibrierung des Spektrographen nimmt man unmittelbar nach der Aufnahme jedes auszuwertenden Spektrums ein Spektrum der Energiesparlampe auf. Wichtig ist dabei, dass zwischen beiden Aufnahmen an der Apparatur (Teleskop, optische Zusatzteile, Spektrograph, Aufnahmekamera) keine Änderungen vorgenommen werden. Jedes ausgetauschte optische Bauteil und jede Änderung der Gitterposition im Spektrographen ändern den Ort einer bestimmten Spektrallinie auf dem Sensor der Kamera. Die Technik des Kalibriervorgangs wird noch im Zusammenhang mit der Vermessung des Orionnebel-Spektrums ausführlich beschrieben (Spektrum der HII-Region Orionnebel).

Teleskope

Observatorium Hoher List

Der Spektrograph war zur Untersuchung des Orionnebels am Ritchey-Chretien-Teleskop (kurz: RC-Teleskop) des Observatoriums Hoher List montiert. Dieses Spiegelteleskop ist mit einer Brennweite von 4,80 Metern und dem Objektivdurchmesser 60 Zentimetern ein vergleichsweise großes Gerät.

Schulsternwarte Betzdorf

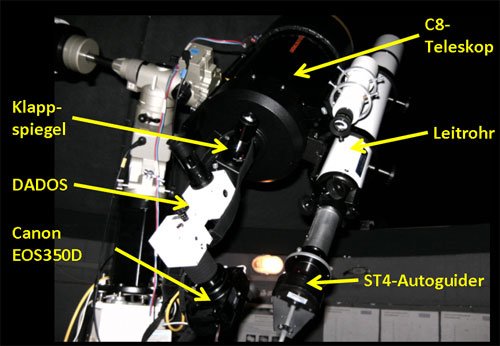

Etwas bescheidener sind die Dimensionen des C8-Teleskops in der Schulsternwarte der Geschwister-Scholl-Realschule in Betzdorf, mit dem die Spektren der planetarischen Nebel aufgenommen wurden. Abb. 9 zeigt den experimentellen Aufbau. Aufnahmeoptik ist ein Celestron-8-Schmidt-Cassegrain-Spiegelteleskop mit einer Brennweite von 2 Metern und einem Objektivdurchmesser von 20 Zentimetern. Daran sind nacheinander ein Klappspiegel, der DADOS-Spektrograph und eine digitale Spiegelreflexkamera angebaut.

Die Klappspiegeleinheit kann das Licht entweder unmittelbar auf den Spektrographenspalt weiterleiten oder den Strahlengang des Teleskops um 90 Grad in ein Okular umlenken. Letzteres macht man, um ein zu spektroskopierendes Objekt überhaupt erst einmal zu finden und dann in der Mitte des Teleskopgesichtsfelds zu platzieren. Dann wird der Spiegel umgeklappt und das Objektbild auf den DADOS-Spalt zentriert. Jetzt kann die Belichtung ausgelöst werden, die typischerweise 45 bis 60 Minuten erfordert. Während dieser Zeit muss die Nachführung des Teleskops hochgradig präzise laufen, da sonst das Bild unseres Untersuchungsobjekts ganz schnell vom Spektrographenspalt verschwinden würde. Dazu wird über ein Linsenfernrohr als so genanntes Leitrohr mit einer ST4-CCD-Kamera die Position eines Sterns beobachtet. Ändert sich die Sternposition auf dem Sensor der ST4-Kamera, dann erhält die Teleskopnachführung einen Impuls, der diese Abweichung korrigiert.
