Grundlagen und Winkelmessungen
Geometrische Grundlagen und praktische Vorschläge zur Durchführung der Winkelmessungen
Das Prinzip der Triangulation
Zwei Punkte A und B auf der Erde und der Mittelpunkt M des Mondes bilden ein Dreieck (Abb. 3). Die Längen der Strecken AM beziehungsweise BM sind gesucht. Um sie zu ermitteln, müssen wir drei Stücke dieses Dreiecks messen, ohne die Erde zu verlassen. Eines dieser Stücke muss eine Seitenlänge sein, dafür kommt nur die Länge der Strecke AB in Frage. Zwei Winkel sind also noch zu messen. Da die Messgenauigkeit der gesuchten Längen sehr empfindlich von dem Winkel pi mit dem Scheitelpunkt M abhängt, ist es unerlässlich, diesen direkt zu messen und ihn nicht etwa aus der Differenz 180 Grad - Winkel BAM - Winkel MBA zu errechnen, denn kleine relative Fehler bei den Messungen der Winkel BAM und MBA hätten einen großen relativen Fehler für den Wert von pi zur Folge. Leider können wir uns nicht auf den Mond begeben und von dort einfach die beiden Punkte A und B auf der Erde anpeilen.
Wir können pi aber auch auf der Erde messen, denn er ist gleich der Winkeldifferenz der Richtungen, in denen der Mond von den beiden Punkten A und B aus gesehen erscheint, also gleich dem Winkel zwischen BM und der Parallele zu AM durch B. Er heißt daher auch Parallaxenwinkel (Abb. 3). Einer der beiden weiteren Winkel - BAM oder MBA - muss außerdem gemessen werden. Die Genauigkeit dieser Messung ist unkritisch für die Genauigkeit des Ergebnisses, besonders wenn der Wert des Winkels nahe 90 Grad liegt. Mithilfe des Sinussatzes ergeben sich die gesuchten Längen der Seiten MA oder MB. Um die Entfernung des Mondmittelpunktes vom Erdmittelpunkt und nicht von einem Punkt der Erdoberfläche zu erhalten, wäre weiterer Aufwand nötig. Dies erscheint angesichts der erzielbaren Messgenauigkeit jedoch nicht sinnvoll.
Vorkenntnisse der Schülerinnen und Schüler
Das Vorgehen sollte für Schülerinnen und Schüler, die gerade den Sinussatz am ebenen Dreieck verstanden haben, gut nachvollziehbar sein. Jüngere Schülerinnen und Schüler können die Anwendung des Sinussatzes möglicherweise durch eine Dreieckskonstruktion ersetzen, die aber sehr präzise sein muss, da der Parallaxenwinkel naturgemäß recht klein ist. Kenntnisse über astronomische Koordinatensysteme oder sphärische Trigonometrie sind nicht nötig. Es sollte Wert darauf gelegt werden, alle Schritte durch manuelle Tätigkeiten an einem räumlichen Modell (Globus mit aufgesetztem Horizontsystem, Mond in einiger Entfernung davon) zu veranschaulichen.
Messungen des Parallaxenwinkels
Hinweise zur Aufnahme der Fotos
Wir haben den Parallaxenwinkel pi auf fotografischem Weg gemessen. Ideal für die Auswertung ist ein Paar von zwei Aufnahmen des Mondes und der Hintergrundobjekte - hier Jupiter und Saturn -, die an den beiden Positionen A und B exakt zum gleichen Zeitpunkt gemacht werden. Wenn merklich Zeit zwischen den Aufnahmen liegt, weil zum Beispiel die Bewölkung an den Aufnahmestandorten dies erzwingt, könnte das Ergebnis durch die Bewegung des Mondes vor dem Hintergrund (etwa 15 Grad in 24 Stunden) verfälscht werden. Sollte diese Gefahr bestehen, so fotografiert man an einem oder an beiden Standorten mehrfach zu verschiedenen Zeitpunkten, etwa in jedem geeigneten Wolkenloch, und rekonstruiert dann jeweils die Position des Mondes für einen vereinbarten Zeitpunkt aus diesen Aufnahmeserien durch eine lineare Interpolation.Auswertung der Fotos
Legt man zwei zeitgleich entstandene Bilder von den Standorten A und B so übereinander, dass die beiden Planetenbilder aufeinander liegen, so sind die Mondbilder gegeneinander verschoben. Diese Verschiebung kann man in den Parallaxenwinkel pi umrechnen, wenn man einen passenden Umrechnungsfaktor hat. Man erhält ihn aus einer Messung des Winkelabstandes delta der beiden Hintergrundobjekte am Himmel und dem Abstand ihrer Abbilder auf den auszuwertenden Fotos. Der Parallaxenwinkel ergibt sich dann per Dreisatz. Zur Kontrolle des Verfahrens kann man damit den Winkeldurchmesser des Mondes bestimmen: er muss etwa 0,5 Grad betragen.Messung des Winkels zwischen den Planeten
Für die Messung des Winkels delta zwischen den Planeten Jupiter und Saturn haben wir in unserem Projekt einen improvisierten "Jakobsstab" benutzt (Abb. 4). Er besteht aus Stativmaterial und Längenmessgeräten aus der Physik-Sammlung. Das Durchblicksloch sollte möglichst klein sein. Man schaut durch die Öffnung und verschiebt die Markierungen auf dem Querstab so lange, bis die Peilung zu den Planeten passt. Dann lässt sich der Winkel delta messen beziehungsweise errechnen. Diese Winkelmessung sollte etwa zeitgleich mit den fotografischen Aufnahmen erfolgen.
Messung des Winkels BAM
Messung von Azimut- und Höhenwinkel zum Aufnahmezeitpunkt
Während wir zur Messung des Parallaxenwinkels pi mindestens zwei zeitgleich aufgenommene Fotografien von verschiedenen Standorten benötigen, kann der zweite Winkel im Dreieck an nur einem der Beobachtungsorte, zum Beispiel am Punkt A, ermittelt werden. Dazu bestimmt man die Position des Mondes im Horizontsystem (Azimut- und Höhenwinkel) zum Aufnahmezeitpunkt. Daraus lässt sich später der Winkel zwischen den Verbindungslinien zum Mond und zum zweiten Standort B mithilfe eines Globus ermitteln. Das kann man so machen: Man legt eine ebene, leichte und dünne Platte, zum Beispiel eine Winkelmessscheibe, wie sie für Schülerübungen in der Optik verwendet wird, horizontal ausgerichtet (Wasserwaage, Dosenlibelle, Untertasse voll Wasser ... ) auf eine feste Unterlage und markiert darauf mithilfe eines Kompasses die Nord-Süd-Richtung. Dabei muss unbedingt die lokale Missweisung beachtet werden, besonders wenn ein Partner im südlichen Afrika beteiligt ist. Dort erreicht nämlich die Missweisung auf Grund einer geomagnetischen Anomalie beträchtliche Werte. Durch ein Lot vom Himmelspol auf den Horizont oder mithilfe einer Landkarte und Landmarken am Horizont lässt sich das Ergebnis überprüfen.

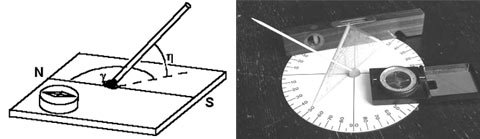

Nun befestigt man mit Knetgummi auf dieser Linie das Ende eines dünnen Stäbchens, zum Beispiel einen Schaschlik-Spieß, und richtet das Stäbchen genau auf den Mond, sodass es im Mondlicht keinen Schatten mehr wirft. Dann kann man den Höhenwinkel eta und den Azimutwinkel gamma mit einem Geodreieck messen (Abb. 5). Diese Messung muss man für jeden Aufnahmezeitpunkt wiederholen und protokollieren. Natürlich kann man für die Messungen von Azimut und Höhe auch einen vertikal stehenden Schattenstab benutzen. Dann lässt sich der Azimutwinkel direkt auf der Winkelmessscheibe ablesen. Der Höhenwinkel muss aus der Schattenlänge und der Stablänge berechnet oder an einem Faden von der Stabspitze zum Ende des Stabschattens abgelesen werden. Auch einen Theodolithen kann man verwenden, wenn man damit einen hinreichend großen Höhenwinkel messen kann.
Rekonstruktion der Richtungen und Winkelmessung am Globus
In einem letzten Schritt wird nun mit doppelseitigem Klebeband die Platte mit der Vorrichtung zur Bestimmung von Höhen- und Azimutwinkel auf einem Globus am Aufnahmeort A angeklebt. Auf den Ort A fällt der Fußpunkt A' des Stäbchens. Dann liegt die Platte in der Tangentialebene an den Globus in A, also in der Horizontebene von A (Abb. 6). Natürlich muss auch die Nord-Süd-Linie die Tangente an den Längenkreis durch A bilden. Wenn nun Azimut- und Höhenwinkel noch oder wieder passend eingestellt sind, so wird die Position des Mondes relativ zum Globus bei der Aufnahme reproduziert.
Eine große "Schiebelehre" wird nun so angelegt, dass die Spitzen ihres "Schnabels" auf den Punkten A und B liegen. Ihre Kante bildet mit dem Stäbchen den gesuchten Winkel alpha, der nun mit einem Geodreieck gemessen werden kann (Abb. 7). Nicht notwendig, aber sehr sinnvoll ist es, auch am Ort B den Azimut- und den Höhenwinkel zum Aufnahmezeitpunkt zu messen und die Richtung zum Mond von Punkt B aus ebenfalls auf dem Globus zu rekonstruieren. Wenn diese Richtungen dann sehr voneinander abweichen, ist irgendwo ein Fehler passiert. Wir haben auf diese Weise die große Kompassmissweisung in Johannesburg "entdeckt".
Bestimmung von Azimut- und Höhenwinkel aus Tabellendaten
Falls Azimut- und Höhenwinkel nicht messbar sind, kann man sie aus Tabellenwerten der Mondephemeriden, der geographischen Breite und der Sternzeit des Aufnahmeortes rekonstruieren. Das gelingt - wenn auch etwas mühsam - mit den Formeln der sphärischen Geometrie. Zwar nicht so genau, aber anschaulicher und für Schülerinnen und Schüler nicht nur manuell begreifbarer, ist ein Kartonmodell. Abb. 8 zeigt die Mondposition (rotes Kügelchen) im Horizontsystem von Thessaloniki am 12. November 2000 um 20:00 Uhr Weltzeit. Dazu wurde auf der Horizontebene zunächst ein Sektor der Äquatorebene um den Winkel von 90 Grad minus geographische Breite gegenüber der Horizontebene geneigt aufgeklebt. Auf der Äquatorebene sind aus gelbem Karton zwei orthogonal zueinander stehende Sektoren für den Stundenwinkel und die Deklination des Mondes befestigt.
Die Deklination des Mondes (hier 18 Grad) erhält man aus einem astronomischen Jahrbuch (Kosmos Himmelsjahr, Ahnerts Astronomisches Jahrbuch), ebenso die Rektaszension (hier 4 h 08 min). Der Stundenwinkel ergibt sich dann aus der Beziehung Stundenwinkel = Sternzeit - Rektaszension. Mit der Sternzeit 1 h 01 min, die man ebenfalls einem Jahrbuch entnimmt und auf den Aufnahmeort und -zeitpunkt umrechnet, erhält man den Stundenwinkel von -3 h 07 min, wie in Abb. 8 näherungsweise abzulesen ist.
Mit einem Geodreieck misst man nun Azimut- und Höhenwinkel im Horizontsystem. Das Kartonmodell kann man anstelle der Winkelmessscheibe mit dem Schaschlikstäbchen zur Auswertung auch direkt auf den Globus kleben. Prinzipiell macht man dabei allerdings einen kleinen Fehler: Die Angaben für Deklination und Rektaszension beziehen sich auf einen Beobachter im Erdmittelpunkt, während das Kartonmodell auf der Erdoberfläche sitzt. Der so ermittelte Winkel BAM wird also entsprechend verfälscht. Der Fehler dürfte aber angesichts der begrenzten Genauigkeit des Modells zu vernachlässigen sein.
Messung der Entfernung zwischen den Beobachtungsstandorten
Die Länge der Dreiecksseite AB, das heißt die Entfernung zwischen den Beobachtungspunkten wird, wie in Abb. 7 gezeigt, mit einer großen Schiebelehre auf einem Globus ausgemessen und mithilfe des Globus-Maßstabes berechnet.
Bestimmung der Mondentfernung
Die Entfernung BM ergibt sich nun leicht aus dem Sinussatz:
Fehlerbetrachtung
Es ist sinnvoll, an dieser Stelle weitere Werte für pi, alpha und die Länge von AB in die Berechnung der Mondentfernung einzusetzen und die Auswirkungen auf das Ergebnis zu diskutieren. Dabei sollte sich als kritische Größe der Parallaxenwinkel herausstellen.
