Rekonstruktion von Planetenbahnen aus Fotografien

Zu verschiedenen Zeitpunkten aufgenommene Himmelsfotos werden mit der kostenfreien Software Fitswork addiert. Die Bewegung des Planeten wird dabei als "Spur" deutlich.

"Fotostrecke" als Zwischenergebnis

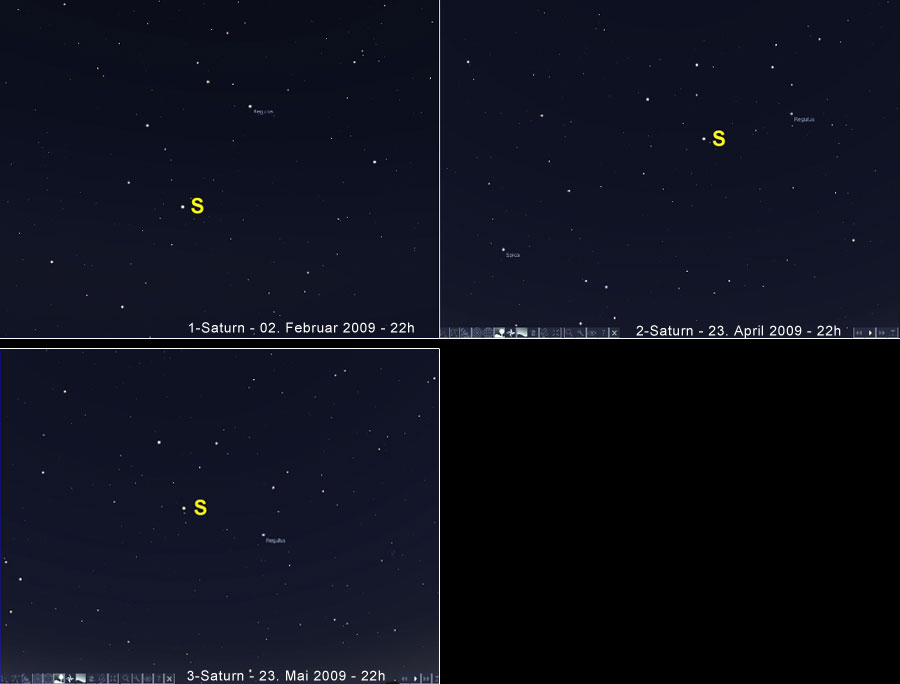

Die nach dem beschrieben Verfahren erhaltenen Fotos werden ungefähr so aussehen wie die Bilder in Abb. 9 (Platzhalter bitte anklicken). Die drei Darstellungen zeigen Saturn im Sternbild Löwe am 2. Februar, 23. April und 23. Mai 2009 (jeweils um 22 Uhr MEZ). Es handelt sich dabei um Screenshots aus dem Programm Stellarium. Saturn ist jeweils mit einem gelben "S" markiert. Solche Bilder - egal ob Screenshots oder Fotos - lassen sich im Prinzip mit jeder Bildbearbeitungssoftware durch Addition weitgehend passgenau übereinander legen. Sämtliche Fixsterne in den Bildern fallen bei der Addition zusammen. Der beobachtete Planet dagegen ändert mit jeder Aufnahme seine Position. Im Summenbild der drei Teilabbildungen aus Abb. 9 erscheinen daher die drei Planetenbilder als eine "Spur", mit der die Planetenbahn leicht zu rekonstruieren ist (siehe Abb. 10).

Bildaddition mit Fitswork

Fitswork ist eine kostenlose Software, die speziell für die Bearbeitung astronomischer Aufnahmen entwickelt wurde und eine große Vielfalt an Bearbeitungs- und Auswertemöglichkeiten bietet. Bei der Überlagerung von Sternfeldaufnahmen mit Planeten geht man wie folgt vor:

  • Man öffnet zwei der zu addieren Bilddateien.
  • Dann identifiziert man zwei Sterne, die in beiden Bildern zu finden und eindeutig Bilder derselben Sterne sind. Die gewählten Sterne sollten nicht zu dicht beieinander liegen, da anhand ihrer Position beide Fotos vor der Addition so verschoben, gedreht, gestreckt oder gestaucht werden, dass alle Fixsterne möglichst passgenau übereinander liegen. Eventuelle Verzerrungen in den Bildern wegen unterschiedlicher Aufnahmebrennweiten werden dabei weitgehend ausgeglichen.
  • Mit der linken Maustaste klickt man beide Sterne in beiden Bildern in derselben Reihenfolge an. Dabei ist es sinnvoll, die Vergrößerung der Bildschirmdarstellung zu erhöhen, um den Schwerpunkt eines Sternbilds gut zu treffen (Rechtsklick auf "Zoom" links unten im aktiven Bildfenster). Die Sterne werden bei dieser Markierung mit verschieden farbigen Kreuzen gekennzeichnet.
  • Anschließend bringt man dasjenige Bild in den Vordergrund, dessen Format (Größe und Ausrichtung) man beibehalten möchte, und klickt dann im Menü "Bearbeiten" die Funktion "Bild addieren (mit Verschiebung)" an.
  • Das entstehende Summenbild wird gespeichert.

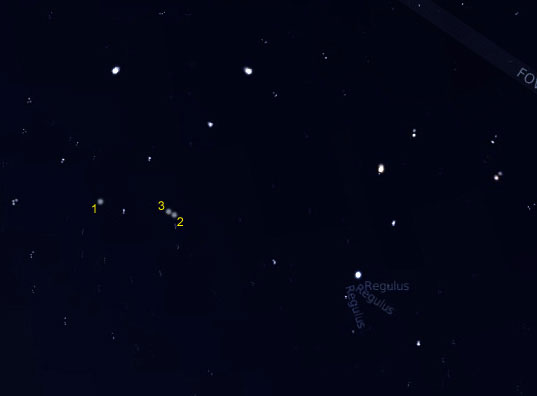

Um das nächste Bild zu addieren, wiederholt man einfach die Prozedur und speichert das neue Summenbild wieder ab. Prinzipiell lassen sich so beliebig viele Bilder überlagern. Abb. 10 (Platzhalter bitte anklicken) zeigt das Ergebnis der Überlagerung der Einzelbilder aus Abb. 9. Dabei wurde ein brauchbarer Ausschnitt mit dem kompletten Sternbild Löwe gewählt, der Bildkontrast bearbeitet und die Saturnpositionen mit den Ziffern 1 bis 3 versehen, die die Reihenfolge der Aufnahmen wiedergeben. Mehrfachbilder von Sternen im Randbereich der Abbildung sind auf verzerrt dargestellte Himmelsausschnitte durch die Software Stellarium zurückzuführen. Den Gestaltungsmöglichkeiten der Summenbilder (zum Beispiel Aufnahmedaten in die Beschriftung einbringen, Planetenbahnen einfügen) sind kaum Grenzen gesetzt.

Beispiel Saturn

Mithilfe der Bilder im Ordner "saturn_addition.zip" (Bildbeispiele aus Abb. 9 und Abb. 10) können Sie oder Ihre Schülerinnen und Schüler die Prozedur der Bildaddition schon einmal als "Trockenübung" durchführen. Der Ordner enthält drei mit Stellarium erzeugte Screenshots, die den Planeten Saturn zu verschiedenen Zeitpunkten im Sternbild Löwe zeigen (1_saturn_02_feb_2009_22h.jpg, 2_saturn_23_apr_2009_22h.jpg, 3_saturn_23_mai_2009_22h.jpg). Außerdem enthält der Ordner das Ergebnis der ersten (12_addition_saturn.jpg) und der zweiten Bildaddition (123_addition_saturn.jpg) sowie ein mögliches Endergebnis: einen Bildausschnitt mit dem Sternbild Löwe und drei Positionen des Saturn. Aus einer genügend großen Anzahl von Einzelaufnahmen lässt sich so die Spur des Planeten durch das Sternbild rekonstruieren.

Download

Auswertung der "Planetenspur"

Bei der Betrachtung aufgezeichneter Planetenbahnen wird man in jedem Fall erkennen, dass sich die Planeten am Fixsternhimmel nicht immer gleich schnell und nicht auf regelmäßigen Bögen bewegen. Von den für Bahnbeobachtungen gut geeigneten Planeten ist die Geschwindigkeit der Venus am größten. Aufnahmen im Abstand weniger Tage lassen Positionsänderungen bereits gut erkennen.
